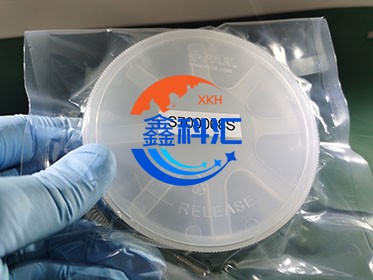

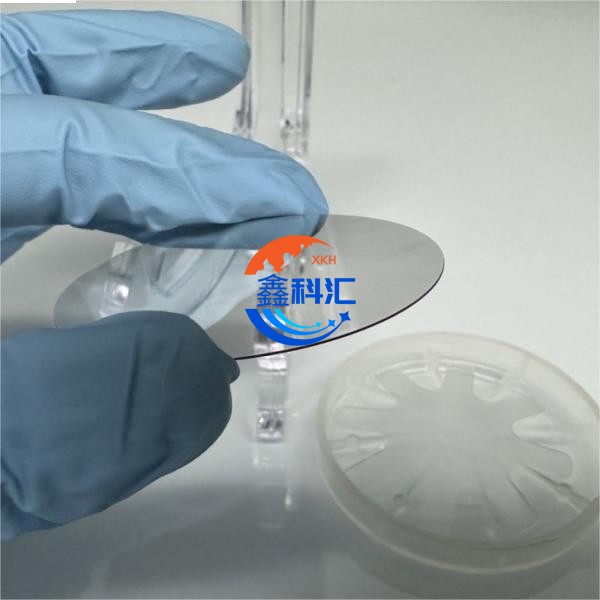

锑化镓GaSb晶圆衬底 半导体单晶片 2-4寸 SSP/DSP 单面/双面抛光

可定制尺寸

产品摘要

GaSb是一种直接带隙半导体，适合用于光电器件。GaSb是一种直接带隙半导体，适合用于光电器件。在长波红外（LWIR）和中波红外（MWIR）波段具有优异的光吸收特性。具备较好的温度稳定性，适合高温工作环境。具备较好的温度稳定性，适合高温工作环境。GaSb衬底的独特性质使其在现代电子和光电领域中扮演着重要角色。

产品展示

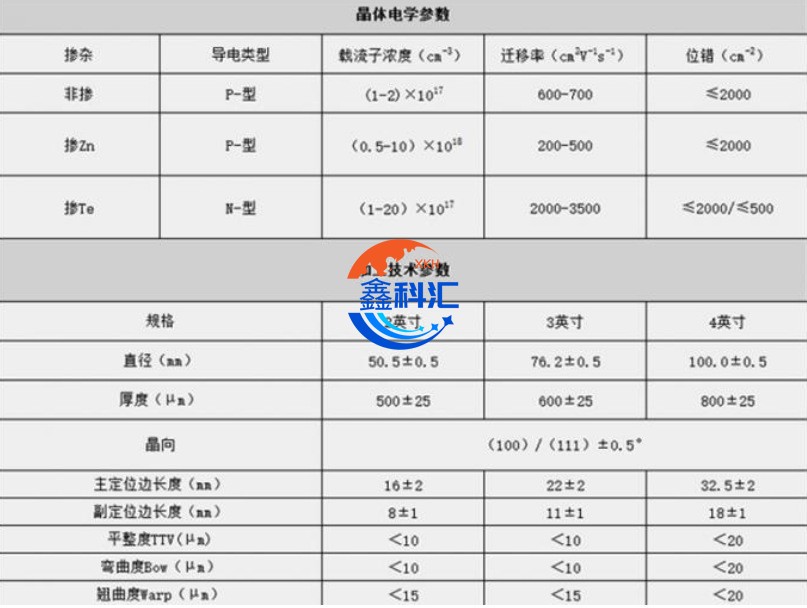

产品参数

产品特性

半导体性质：GaSb是一种直接带隙半导体，适合用于光电器件。

良好的晶体质量：GaSb的晶体结构使得其在高温下仍能保持良好的电学性能。

适用波长范围：在长波红外（LWIR）和中波红外（MWIR）波段具有优异的光吸收特性。

温度稳定性：具备较好的温度稳定性，适合高温工作环境。

掺杂灵活性：可以通过掺杂调节其电子和空穴浓度，优化性能。

产品应用

红外探测器：广泛应用于红外探测器和成像系统，特别是在军事和安全领域。

激光器：用于制造中红外激光器，适合气体分析和医疗应用。

光电器件：在光电转换和太阳能电池中表现出色。

量子点和纳米结构：作为量子点的基底材料，应用于量子计算和纳米技术。

集成电路：在高频和高功率应用中也有潜在应用。
