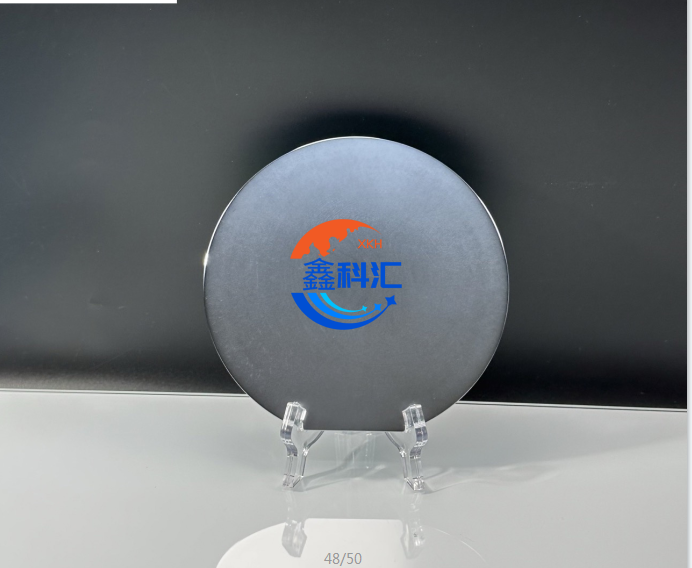

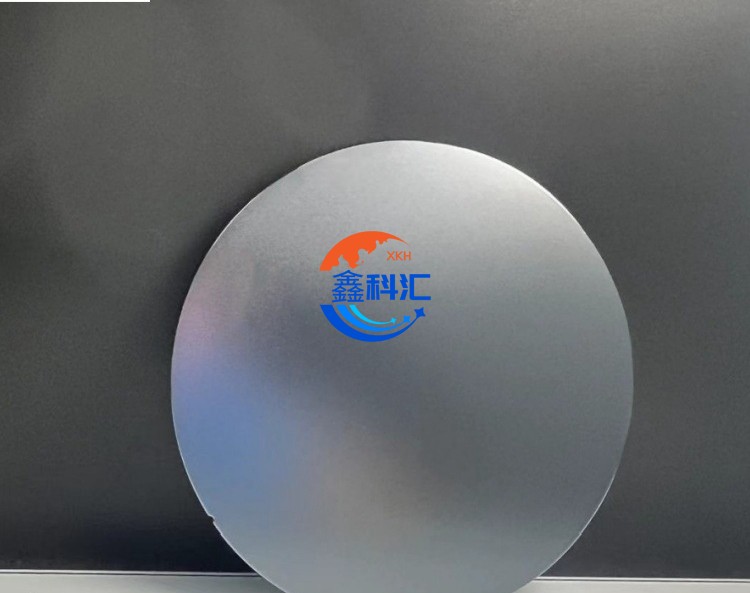

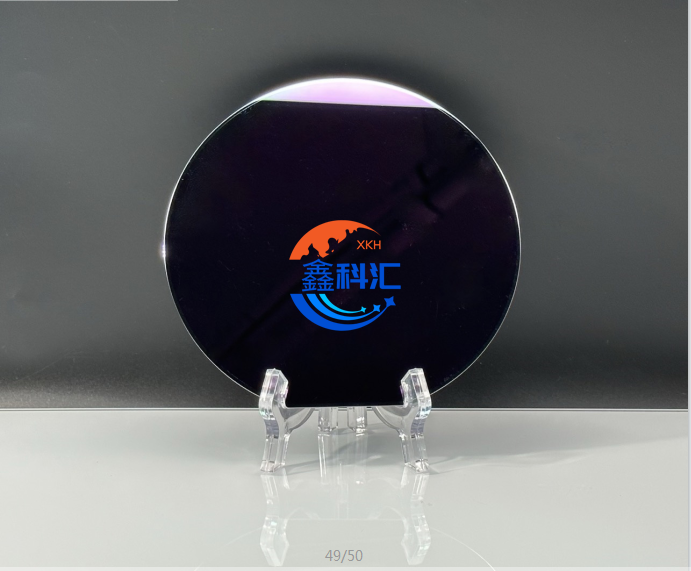

硅片产品介绍

硅片是现代半导体和电子器件制造的基础材料，其种类和特性多样，以满足不同应用的需求。以下是关于硅片的详细介绍，包括P型、N型、CZ和FZ法制备的硅片，以及不同尺寸和表面处理类型的描述。

1. 硅片的导电类型

硅片的导电类型主要分为P型和N型，分别是通过掺杂不同的元素来实现：

• P型硅片：掺杂三价元素（如硼），其主要载流子为空穴。在电场作用下，空穴的移动提供电流。

• N型硅片：掺杂五价元素（如磷），其主要载流子为自由电子。在电场作用下，自由电子的移动提供电流。

2. 硅片的制作方法

硅片的制作主要有两种方法：Czochralski (CZ)法和区熔法 (Float Zone, FZ)：

• Czochralski (CZ) 法：

• 特点：CZ法是将高纯度的多晶硅熔化后，通过一根种子晶体逐渐提拉出单晶硅棒。CZ法适用于大规模生产，成本较低，但容易引入氧杂质。

• 应用：广泛用于集成电路和其他微电子器件的制造。

•

• 区熔法 (Float Zone, FZ)：

• 特点：FZ法通过感应加热使多晶硅棒的局部熔化，并逐渐移动熔融区来提纯和结晶单晶硅。FZ法生产的硅片纯度高，杂质少，适用于高要求的电子器件。

• 应用：主要用于高功率和高频电子器件的制造。

3. 硅片的尺寸

硅片根据直径大小可分为2寸、4寸、6寸和8寸等规格，以满足不同器件和设备的需求：

• 2寸硅片（50.8毫米）：用于早期的半导体研发和小规模生产。

• 4寸硅片（101.6毫米）：广泛应用于研究和开发以及中小规模生产。

• 6寸硅片（152.4毫米）：适用于中大规模的生产，尤其是在集成电路制造中。

• 8寸硅片（203.2毫米）：当前大规模生产中最常用的尺寸，特别是在先进的微电子和MEMS（微机电系统）器件中应用广泛。

•

4. 硅片的导电类型和电阻率

硅片的导电类型（P型或N型）和电阻率范围根据具体应用需求进行选择。电阻率通常在1至1000欧姆·厘米之间，以确保器件的性能和稳定性。

5. 硅片的表面处理

硅片的表面处理对其最终性能有重要影响，主要分为单面抛光和双面抛光：

• 单面抛光硅片：

• 特点：只有一面经过抛光处理，具有光滑的表面，另一面保持原始的粗糙度。

• 应用：适用于大多数集成电路和微电子器件的制造，因其成本较低且满足大多数应用需求。

• 双面抛光硅片：

• 特点：两面都经过抛光处理，具有高光洁度和平整度。

• 应用：适用于高精度、高要求的应用，如某些光电子器件和高性能MEMS器件。

• 总结

• 硅片是现代半导体工业的核心材料，通过不同的导电类型、制作方法、尺寸和表面处理方式，能够满足各种电子器件和系统的需求。无论是P型或N型硅片，还是通过CZ法或FZ法制备的硅片，各种规格和处理方式的硅片在微电子、光电子、太阳能电池等领域都有广泛的应用。选择合适的硅片类型对于实现高效、稳定的器件性能至关重要。

•
